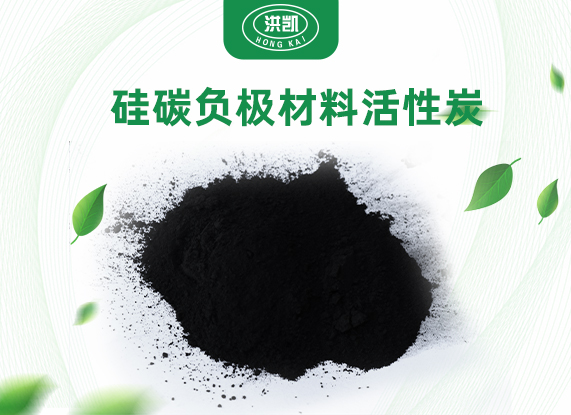

硅碳负极材料用多孔碳

硅碳负极材料用多孔碳技术解析

一、‌核心作用‌

‌限域效应‌

多孔碳的介孔（2–50 nm）可容纳硅纳米颗粒，通过物理限域抑制体积膨胀，循环100次后容量保持率可达80%以上

‌导电网络‌

石墨化微晶结构提供连续的电子传输通道，降低电极电阻，提升倍率性能（如10C充放电仍保持高容量）

‌机械支撑‌

有序碳骨架可承受硅膨胀产生的应力，减少电极开裂和SEI膜反复生成‌

‌界面优化‌

表面掺杂（N、S等）或包覆（如聚多巴胺）增强硅与碳的界面结合，减少颗粒脱落

二、‌技术优势‌

‌孔隙结构设计‌

‌孔径调控‌：微孔、介孔、大孔协同作用，微孔率可达50–99%，有效缓冲硅膨胀应力‌

‌混合孔型‌：开孔-闭孔复合结构进一步提升缓冲能力（如闭孔占比提升至30%以上）

‌表面修饰‌

包覆碳层或氧化铝薄膜可增强颗粒硬度，改善耐压性能和电化学稳定性‌25。

‌材料体系优化‌

CVD法硅碳通过多孔碳骨架沉积纳米硅，结合碳包覆工艺，首效提升至86%以上，循环寿命突破1000次‌36。

三、‌制备工艺‌

‌物理活化法‌

高温高压注入纳米气体（如CO₂），形成孔径1–4 nm、比表面积达2200 m²/g的多孔碳，适用于规模化生产‌7。

‌化学活化法‌

强碱（KOH）腐蚀碳骨架生成孔隙，比表面积可达1800 m²/g，但存在环境风险‌7。

‌模板法‌

二氧化硅纳米球或聚合物微球为模板，碳化后获得孔径可控的介孔碳（2–50 nm），但成本较高。

‌复合工艺‌

生物质基多孔碳通过活化回转焙烧炉实现低成本制备，适配硅碳负极工业化需求‌6。

四、‌挑战与趋势‌

‌成本控制‌

生物质基多孔碳制备需平衡性能与成本，当前树脂类、焦类材料加速迭代优化‌68。

‌工艺优化‌

量产工艺尚未定型，大容量CVD设备开发仍是难点‌8。

‌固态电池适配‌

多孔碳在固态电解质界面兼容性、硅膨胀抑制等方面需进一步突破
